পণ্যের বিবরণ
উৎপত্তি স্থল: সিচুয়ান, চীন
পরিচিতিমুলক নাম: XINHENG
সাক্ষ্যদান: IATF16949,ISO9001
মডেল নম্বার: W018D
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: শক্ত কাগজ + প্যালেট
ডেলিভারি সময়: 10-15 দিন
পরিশোধের শর্ত: T/T, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি বছর 10000 টন
পণ্যের নাম: |

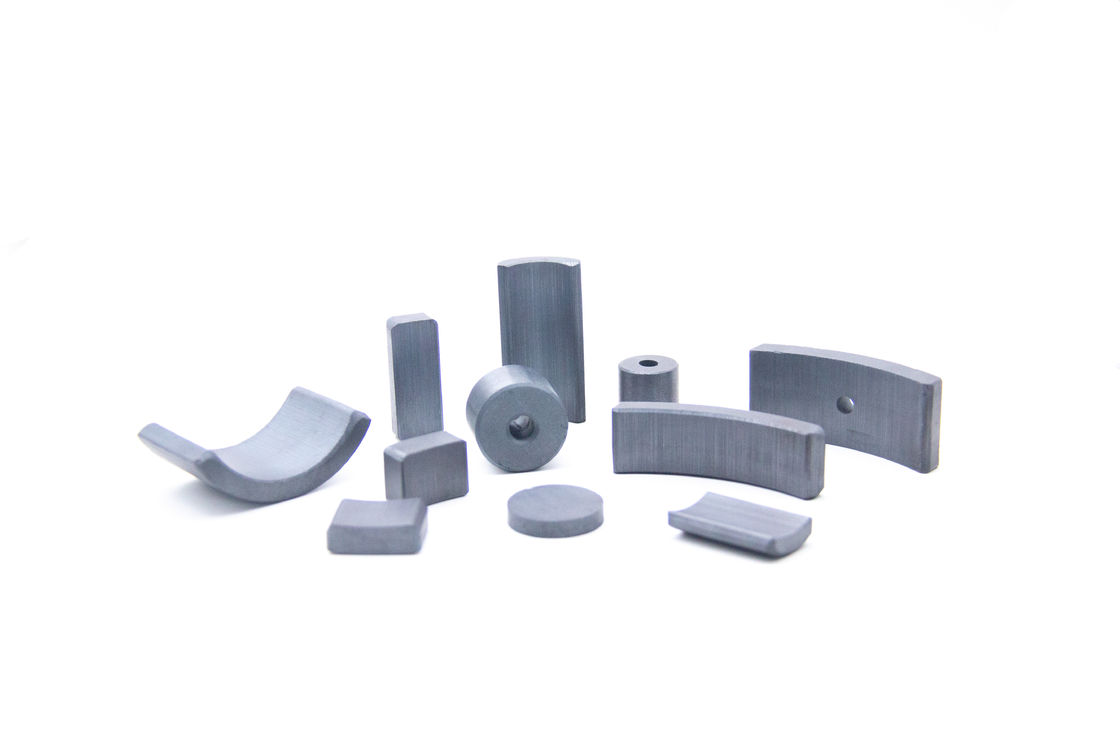

গৃহস্থালী যন্ত্রপাতি ferrite চুম্বক |
আবেদন: |
এয়ার কন্ডিশনার মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
ম্যাগনেট |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(R112mm-r100mm)×28.9mm |
প্রক্রিয়াকরণ: |
ভেজা ছাঁচনির্মাণ |
লেপ: |
লেপ নেই |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
৩৪৫ পিসি |
পণ্যের নাম: |
গৃহস্থালী যন্ত্রপাতি ferrite চুম্বক |
আবেদন: |
এয়ার কন্ডিশনার মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
ম্যাগনেট |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(R112mm-r100mm)×28.9mm |
প্রক্রিয়াকরণ: |
ভেজা ছাঁচনির্মাণ |
লেপ: |
লেপ নেই |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
৩৪৫ পিসি |
সিন্টারড ফেরাইট চুম্বকের ভৌত বৈশিষ্ট্য
| ইউনিট | সিন্টারড ফেরাইট (সিরামিক) | |
| কুরিতাপমাত্রা | ºC | 450 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা | ºC | 350 |
| কঠিনতা | Hv | >530 |
| ঘনত্ব | g/cm3 | 4.8 – 5.0 |
| আপেক্ষিক পশ্চাদগামী প্রবেশ্যতা | μrec | 1.05-1.1 |
| তাপমাত্রা সহগ Br | %/ºC | -0.18 |
| তাপমাত্রা সহগ iHc | %/ºC | 0.11-0.40 |
| বিরোধী-নমন শক্তি | N/m2 | (0.5-0.9)×108 |
| বিরোধী-সংকোচন শক্তি | N/m2 | ≥6.9×108 |
| বিরোধী-টান শক্তি | N/m2 | (0.2-0.5)×108 |
| নির্দিষ্ট তাপ | J/kg·K | 600-900 |
| রোধ ক্ষমতা | Q.cm | >104 |
ওয়েট কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রনিয়াম ফেরাইট চুম্বকের বৈশিষ্ট্য কী?
গঠন - প্রধান চৌম্বকীয় উপাদান হিসাবে স্ট্রনিয়াম ফেরাইট (SrFe12O19) ধারণ করে। স্ট্রনিয়াম ফেরাইটের ভালো চৌম্বকীয় বৈশিষ্ট্য রয়েছে এবং এটি তৈরি করা সস্তা।
ঘনত্ব - সিন্টারিং করার পরে প্রায় 95% বা তার বেশি উচ্চ আপেক্ষিক ঘনত্ব থাকে। এটি ভালো যান্ত্রিক শক্তি দেয়।
অ্যান-আইসোট্রপি - তাদের ষড়ভুজাকার স্ফটিক কাঠামোর কারণে শক্তিশালী ম্যাগনেটোক্রিস্টালাইন অ্যান-আইসোট্রপি প্রদর্শন করে। এর ফলে একটি অক্ষ বরাবর চুম্বকত্বের একটি পছন্দের দিক হয়।
কণার আকার - ব্যবহৃত স্ট্রনিয়াম ফেরাইট পাউডারের সাধারণত একটি ষড়ভুজাকার প্লেটলেট আকার থাকে যা ঢালাই এবং সিন্টারিং করার সময় চৌম্বকীয় অ্যান-আইসোট্রপিকে উৎসাহিত করতে সাহায্য করে।
ঢালাই পদ্ধতি - পাউডারটি একটি তরল বাইন্ডারের সাথে মেশানো হয় এবং উচ্চ চাপ ব্যবহার করে একটি ঘন সবুজ কমপ্যাক্টে কম্প্রেশন ঢালাই করা হয়। এটি অ্যান-আইসোট্রপিক কণাগুলিকে সারিবদ্ধ করে।
ফায়ারিং প্রক্রিয়া - ঢালাই থেকে প্ররোচিত চৌম্বকীয় অ্যানিসোট্রপি ওরিয়েন্টেশন সংরক্ষণ করার সময় ঘনত্ব তৈরি করতে কমপ্যাক্টটি উচ্চ তাপমাত্রায় সিন্টার করা হয়।
রেমানেন্স - অ্যানিসোট্রপির অক্ষ বরাবর সর্বাধিক চৌম্বকীয় ফ্লাক্স ঘনত্ব বা রেমানেন্স থাকে, তবে এটির সাথে লম্বভাবে সামান্য/কোনো রেমানেন্স থাকে না।
কোয়ার্সিভিটি - সাধারণত সংযোজন, ঘনত্ব এবং অ্যানিসোট্রপি স্তরের উপর নির্ভর করে মাঝারি থেকে উচ্চ কোয়ার্সিভিটি থাকে।
ওয়েট কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রনিয়াম ফেরাইট চুম্বকের মূল সুবিধাগুলো কী কী?
কম খরচ - স্ট্রনিয়াম ফেরাইট সস্তা এবং ভেজা ঢালাই প্রক্রিয়া তুলনামূলকভাবে সহজ। এটি তাদের বিরল-আর্থ ম্যাগনেটের চেয়ে সস্তা করে তোলে।
উচ্চ চৌম্বকীয় বৈশিষ্ট্য - ভারী বিরল আর্থ উপাদান যোগ না করেও, স্ট্রনিয়াম ফেরাইট চুম্বক 700-1000 kA/m এর কোয়ার্সিভিটি অর্জন করতে পারে, যা তাদের অনেক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
মাত্রিক ধারাবাহিকতা - কম্প্রেশন ঢালাই প্রক্রিয়া ঘনিষ্ঠভাবে মাত্রিক সহনশীলতা এবং অভিন্ন চুম্বক আকার তৈরি করতে দেয়।
তাপমাত্রা স্থিতিশীলতা - স্ট্রনিয়াম ফেরাইট চুম্বকের উচ্চ কুরি তাপমাত্রা থাকে, সাধারণত প্রায় 450-470°C। তারা বিস্তৃত অপারেটিং তাপমাত্রা পরিসরে ভালো চৌম্বকীয় বৈশিষ্ট্য বজায় রাখে।
ক্ষয় প্রতিরোধের - সম্পূর্ণরূপে ঘন সিরামিক উপাদান হওয়ায়, তাদের সংযোজনকারী বন্ডেড ম্যাগনেটের মতো ক্ষয় হওয়ার প্রবণতা নেই।
গণ উত্পাদন ক্ষমতা - ঢালাই প্রক্রিয়া জটিল চুম্বক জ্যামিতির স্বয়ংক্রিয় উচ্চ-ভলিউম উত্পাদনের জন্য উপযুক্ত।
জিনহেং-এর স্থায়ী ফেরাইট চুম্বকের প্রয়োগ কী?
জিনহেং প্রধানত নিম্নলিখিত ধরণের সিরামিক আর্ক সেগমেন্ট চুম্বক তৈরি করে:
জিনহেং কীভাবে তার স্থায়ী স্ট্রনিয়াম ফেরাইট চুম্বক তৈরি করে?
ইউনিভার্সাল এর ফেরাইট পাউডার গ্রেডমোটর চুম্বক
| গ্রেড | Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y30H-1 | 380-400 | 3800-4000 | 230-275 | 2890-3460 | 235-290 | 2950-3640 | 27.0-32.5 | 3.4-4.1 |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
ইউনিভার্সাল মোটর চুম্বক স্পেসিফিকেশন টেবিল
| নং | আইটেম | R | r | W | L | h | গ্রেড | অ্যাপ্লিকেশন |
| 1 | W001C | 82.5 | 74.3 | 40.0 | 22.0 | 8.2 | Y30H-1 | 168F বাইরের চুম্বক |
| 2 | W002 | 68.0 | 60.0 | 40.3 | 22.0 | 8.0 | Y30H-1 | 152F বাইরের চুম্বক |
| 3 | W003 | 97.5 | 89.5 | 40.0 | 22.3 | 8.0 | Y30H-1 | 182F বাইরের চুম্বক |
| 4 | W004 | 73.5 | 65.5 | 60.9 | 27.8 | 8.0 | Y33 | 168 অভ্যন্তরীণ চুম্বক |
| 5 | W015 | 86.5 | 75.5 | 55.0 | 28.0 | 11.0 | Y30H-1 | 2V77 অভ্যন্তরীণ চুম্বক |
| 6 | W040 | 78.0 | 70.0 | 70.0 | 18.0 | 8.0 | Y33 | 2P76 অভ্যন্তরীণ চুম্বক |
| 7 | W057 | 74.0 | 61.5 | 34.0 | 28.0 | 12.5 | Y30H-1 | 307-4 অভ্যন্তরীণ চুম্বক |
| 8 | W058 | 74.0 | 61.5 | 38.0 | 28.0 | 12.5 | Y30H-1 | 190-5 অভ্যন্তরীণ চুম্বক |
| 9 | W060 | 75.7 | 63.2 | 70.0 | 28.0 | 12.5 | Y30H-1 | 1P90 অভ্যন্তরীণ চুম্বক |
| 10 | W1182 | 86.0 | 73.0 | 52.0 | 30.0 | 13.0 | Y30H-1 | 120211 অভ্যন্তরীণ চুম্বক |
| 11 | W1184 | 73.5 | 62.5 | 61.0 | 25.0 | 11.0 | Y33 | 168 অভ্যন্তরীণ চুম্বক |
জিনহেং সম্পর্কে আরও জানতে স্থায়ী ফেরাইট চুম্বক
