পণ্যের বিবরণ
উৎপত্তি স্থল: সিচুয়ান, চীন
পরিচিতিমুলক নাম: XINHENG
সাক্ষ্যদান: IATF16949,ISO9001
মডেল নম্বার: W007C
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: শক্ত কাগজ + প্যালেট
ডেলিভারি সময়: 10-15 দিন
পরিশোধের শর্ত: T/T, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি বছর 10000 টন
Product name: |
Ferrite Motor Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
classification: |
Ferrite strontium powder |
Size: |
(R28.16mm-27rmm)×20.94mm |
Processing: |
Wet pressing |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1054pcs |
Product name: |
Ferrite Motor Magnets |
Application: |
Fan Motor, Rotor Magnet |
Shape: |
Arc,Tile |
Type: |
Anisotropic sintered magnet |
classification: |
Ferrite strontium powder |
Size: |
(R28.16mm-27rmm)×20.94mm |
Processing: |
Wet pressing |
Coating: |
No Coating |
Package size: |
340mm×255mm×75mm |
Quantity per carton: |
1054pcs |

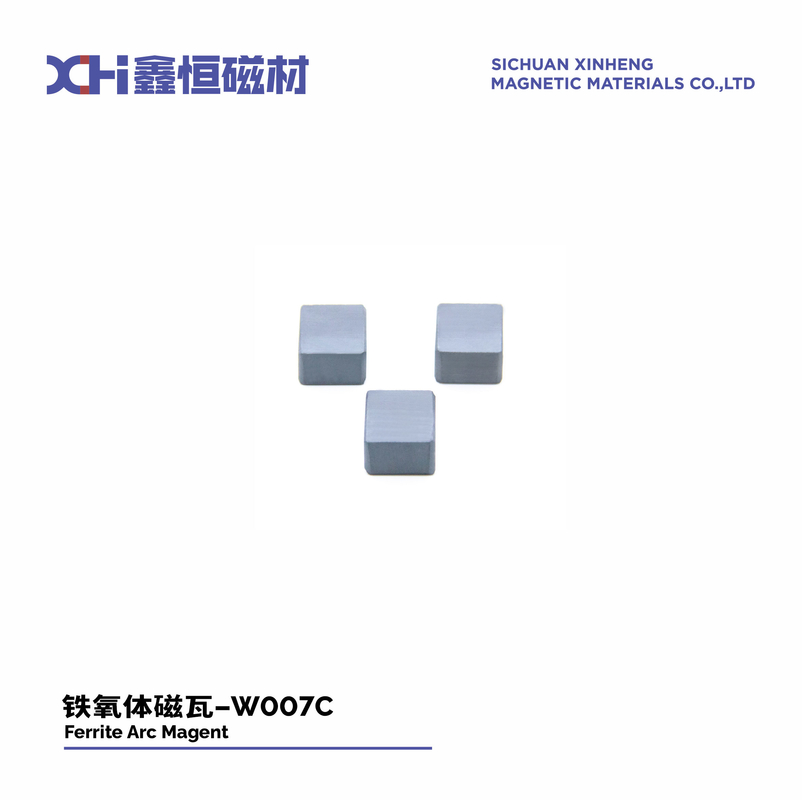

গ্রীষ্মকালীন কুলার W007C তৈরির জন্য ব্যবহৃত একটি ফ্যানের মধ্যে স্থায়ী চৌম্বক ফেরিট
ফ্যানের পরিচিতি মোটর:
একটি ফ্যান মোটরের কাজের নীতিতে চৌম্বকীয় ক্ষেত্রের মিথস্ক্রিয়া দ্বারা বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তর করা জড়িত।এই যান্ত্রিক শক্তি তারপর ফ্যান ব্লেড ঘোরাতে এবং বায়ু প্রবাহ তৈরি করতে ব্যবহৃত হয়, বিভিন্ন অ্যাপ্লিকেশনে বায়ুচলাচল বা শীতলতা সরবরাহ করে।
রটার চুম্বকঃ স্থায়ী চুম্বক ফেরিটগুলি ফ্যান মোটরগুলির রটারে চুম্বক হিসাবে ব্যবহৃত হয়। রটারটি মোটরের ঘোরানো অংশ যা ফ্যান ব্লেডগুলির সাথে সংযুক্ত।Ferrite চুম্বক একটি শক্তিশালী এবং স্থিতিশীল চৌম্বক ক্ষেত্র প্রদান যখন একটি বৈদ্যুতিক স্রোত stator coils মাধ্যমে পাস, একটি শক্তি তৈরি করে যা রোটারকে ঘোরানোর কারণ হয়।
ভিজা কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রন্টিয়াম ফেরিট চুম্বকের বৈশিষ্ট্য কি?
গঠন - স্ট্রন্টিয়াম ফেরাইট (SrFe12O19) প্রাথমিক চৌম্বকীয় উপাদান হিসাবে রয়েছে। স্ট্রন্টিয়াম ফেরাইট ভাল চৌম্বকীয় বৈশিষ্ট্য আছে এবং উত্পাদন সস্তা।
ঘনত্ব - সিন্টারিংয়ের পরে প্রায় 95% বা তার বেশি উচ্চ আপেক্ষিক ঘনত্ব রয়েছে। এটি ভাল যান্ত্রিক শক্তি দেয়।
অ্যান-আইসোট্রপি - তাদের ষড়ভুজাকার স্ফটিক কাঠামোর কারণে শক্তিশালী ম্যাগনেটোক্রিস্টালিন অ্যান-আইসোট্রপি প্রদর্শন করে। এর ফলে এক অক্ষ বরাবর চৌম্বকীকরণের পছন্দসই দিক দেখা যায়।
কণার আকৃতি - ব্যবহৃত স্ট্রন্টিয়াম ফেরাইট পাউডারটি সাধারণত একটি ষড়ভুজাকার প্লেটলেট মর্ফোলজি থাকে যা ছাঁচনির্মাণ এবং সিনট্রেশনের সময় চৌম্বকীয় অ্যান-আইসোট্রপিকে প্রচার করতে সহায়তা করে।
ছাঁচনির্মাণ পদ্ধতি - গুঁড়াটি একটি তরল বাঁধক এবং সংকোচনের সাথে মিশ্রিত হয় যা উচ্চ চাপ ব্যবহার করে একটি ঘন সবুজ কম্প্যাক্টের মধ্যে ছাঁচনির্মাণ করা হয়। এটি অ-আইসোট্রপিক কণাগুলিকে নির্দেশ করে।
ফায়ারিং প্রক্রিয়া - কম্প্যাক্টটি উচ্চ তাপমাত্রায় সিন্টার করা হয় যা ছাঁচনির্মাণ থেকে প্ররোচিত চৌম্বকীয় অ্যানিসোট্রপি দিক সংরক্ষণের সময় ঘনত্ব বিকাশ করে।
রিমেনেন্স - অ্যানিসোট্রপির অক্ষ বরাবর সর্বাধিক চৌম্বকীয় ফ্লাক্স ঘনত্ব বা রিমেনেন্স রয়েছে, তবে এটির লম্ব সামান্য / কোনও রিমেনেন্স নেই।
বাধ্যতামূলকতা - সাধারণত অ্যাডিটিভ, ঘনত্ব এবং অ্যানিসোট্রপি স্তরের উপর নির্ভর করে মাঝারি থেকে উচ্চ বাধ্যতামূলকতা থাকে।
ভিজা কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রন্টিয়াম ফেরাইট চুম্বকের প্রধান সুবিধা কি?
কম খরচে - স্ট্রন্টিয়াম ফেরাইট সস্তা এবং ভিজা ছাঁচনির্মাণ প্রক্রিয়া তুলনামূলকভাবে সহজ। এটি বিরল-পৃথিবী চুম্বকগুলির চেয়ে সস্তা করে তোলে।
মাত্রিক ধারাবাহিকতা - সংকোচন ছাঁচনির্মাণ প্রক্রিয়াটি ঘনিষ্ঠ মাত্রিক সহনশীলতা এবং অভিন্ন চৌম্বক আকারের ধারাবাহিকভাবে উত্পাদন করতে দেয়।
তাপমাত্রা স্থিতিশীলতা - স্ট্রন্টিয়াম ফেরাইট চুম্বকগুলির উচ্চ কুরি তাপমাত্রা রয়েছে, সাধারণত প্রায় 450-470 ° C। তারা একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসরে ভাল চৌম্বকীয় বৈশিষ্ট্য বজায় রাখে।
ক্ষয় প্রতিরোধের - সম্পূর্ণ ঘন সিরামিক উপকরণ, তারা additives ধারণকারী bonded চুম্বক মত ক্ষয় প্রবণ নয়।
ভর উত্পাদন ক্ষমতা - ছাঁচনির্মাণ প্রক্রিয়া জটিল চুম্বক জ্যামিতির স্বয়ংক্রিয় উচ্চ-ভলিউম উত্পাদন জন্য উপযুক্ত।
সিন্টারড ফেরাইট ম্যাগনেটগুলির শারীরিক বৈশিষ্ট্য
| ইউনিট | সিন্টারড ফেরিট (সেরামিক) | |
| কুরিতাপমাত্রা | oC | 450 |
| সর্বাধিক অপারেটিং তাপমাত্রা | oC | 350 |
| কঠোরতা | এইচ.ভি. | > ৫৩০ |
| ঘনত্ব | জি/সেমি3 | 4.8 ¢ 50 |
| আপেক্ষিক প্রতিরোধ ক্ষমতা | μrec | 1.০৫-১.1 |
| তাপমাত্রা সহগ Br | %/oC | -০.18 |
| তাপমাত্রা সহগ iHc | %/oC | 0.১১-০40 |
| বন্ডিং-বিরোধী শক্তি | N/m2 | (0.5-0.9) × 108 |
| অ্যান্টি-কম্প্রেসিভ শক্তি | N/m2 | ≥6.9×108 |
| অ্যান্টি-ট্রেনসিল শক্তি | N/m2 | (0.2-0.5) × 108 |
| নির্দিষ্ট তাপমাত্রা | J/kg·K | ৬০০-৯০০ |
| প্রতিরোধ ক্ষমতা | Q.cm | >১০4 |
সিনহেংয়ের স্থায়ী ফেরাইট চুম্বকগুলো কিসের জন্য?
সিনহেং প্রধানত নিম্নলিখিত ধরণের সিরামিক আর্ক সেগমেন্ট চুম্বক তৈরি করেঃ
কিভাবে সিনহেং তার স্থায়ী স্ট্রন্টিয়াম ফেরাইট চুম্বক তৈরি করে?
ফেরাইট পাউডার ফ্যানের গ্রেডমোটর ম্যাগনেট
|
牌号 গ্রেড |
Br ((mT) | Hcb ((KA/m) | Hcj(KA/m) | (BH) max ((KJ/m3) | ||||
| এমটি | জিএস | কেএ/মি | উ | কেএ/মি | উ | কেজে/মি3 | এমজিওই | |
| Y30H-1 | ৩৮০-৪০০ | ৩৮০০-৪০০০ | ২৩০-২৭৫ | ২৮৯০-৩৪৬০ | ২৩৫-২৯০ | ২৯৫০-৩৬৪০ | 27.০-৩২।5 | 3.৪-৪।1 |
| Y33 | ৪১০-৪৩০ | ৪১০০-৪৩০০ | ২২০-২৫০ | ২৭৬০-৩১৪০ | ২২৫-২২৫৫ | ২৮৩০-৩২০০ | 31.৫-৩৫।0 | 3.৯-৪।4 |
| Y33H | ৪১০-৪৩০ | ৪১০০-৪৩০০ | ২৫০-২৭০ | ৩১৪০-৩৩৯০ | ২৫০-২৭৫ | ৩১৪০-৩৪৫০ | 31.৫-৩৫।0 | 3.৯-৪।4 |
| Y33H-2 | ৪১০-৪৩০ | ৪১০০-৪৩০০ | ২৮৫-৩১৫ | ৩৫৮০-৩৯৬০ | ৩০৫-৩৫৫ | ৩৮৩০-৪২০০ | 31.৮-৩৫।0 | 4.০-৪4 |
| Y35 | ৪৩০-৪৫০ | ৪৩০০-৪৫০০ | ২১৫-২৩৯ | ২৭০০-৩০০০ | ২১৭-২৪১ | ২৭৩০-৩০৩০ | 33.1-38.2 | 4.1-4.8 |
| Y38 | ৪৪০-৪৬০ | ৪৪০০-৪৬০০ | ২৮৫- ৩০৫ | ৩৫৮০-৩৮৩০ | ২৯৪-৩১০ | ৩৬৯০-৩৮৯০ | 36.৬-৪০।6 | 4.৬-৪।8 |
| Y40 | ৪৪০-৪৬০ | ৪৪০০-৪৬০০ | ৩৩০-৩৫৪ | ৪১৫০-৪৪৫০ | ৩৪০-৩৬০ | ৪২৭০-৪৫২০ | 37.৬-৪১।8 | 4.৭-৫2 |
ফ্যান মোটর ম্যাগনেট স্পেসিফিকেশন টেবিল
|
না, না। |
পয়েন্ট |
R |
r |
ডব্লিউ |
এল |
h |
গ্রেড |
প্রয়োগ |
| 1 | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | সিলিং ফ্যান |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | সিলিং ফ্যান |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | সিলিং ফ্যান |
| 5 | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 6 | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | সিলিং ফ্যান |
| 7 | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 9 | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | সিলিং ফ্যান |
| 10 | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | ফ্লোর ফ্যান |
| 11 | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | ফ্লোর ফ্যান |
