পণ্যের বিবরণ
উৎপত্তি স্থল: সিচুয়ান, চীন
পরিচিতিমুলক নাম: XINHENG
সাক্ষ্যদান: IATF16949,ISO9001

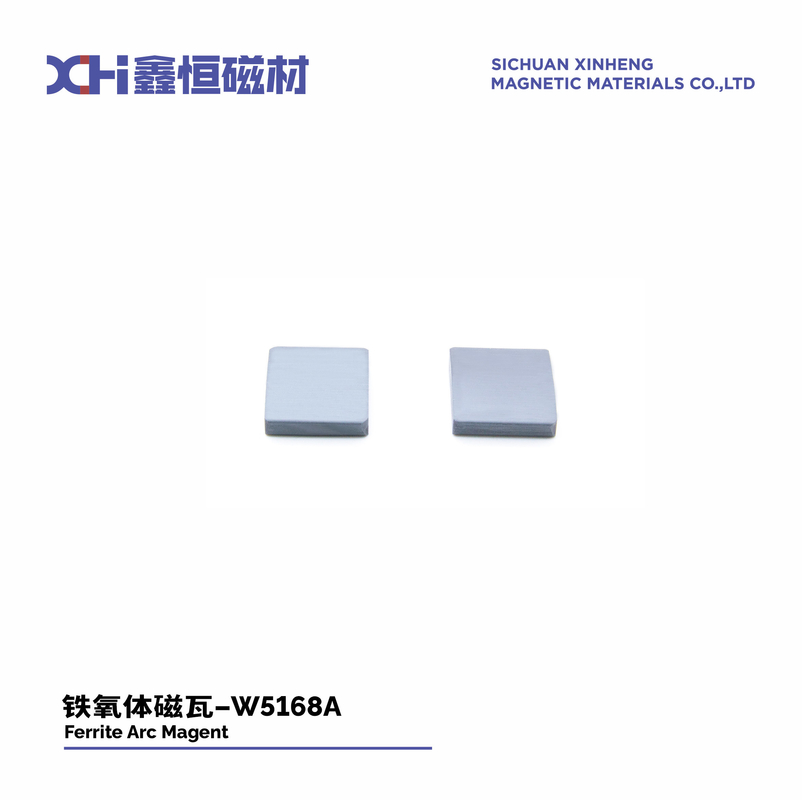

মডেল নম্বার: W5168A
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: শক্ত কাগজ + প্যালেট
ডেলিভারি সময়: 10-15 দিন
পরিশোধের শর্ত: T/T, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি বছর 10000 টন
পণ্যের নাম: |
ফেরিট মোটর চুম্বক |
প্রয়োগ: |
গাড়ির মোটর, স্টিয়ারিং মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
অ্যানিসোট্রপিক সিন্টারযুক্ত চুম্বক |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(R53.10mm-r37.75mm) × 51.00mm |
প্রক্রিয়াকরণ: |
ভিজা চাপানো |
লেপ: |
লেপ নেই |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
৮১০ পিসি |
পণ্যের নাম: |
ফেরিট মোটর চুম্বক |
প্রয়োগ: |
গাড়ির মোটর, স্টিয়ারিং মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
অ্যানিসোট্রপিক সিন্টারযুক্ত চুম্বক |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(R53.10mm-r37.75mm) × 51.00mm |
প্রক্রিয়াকরণ: |
ভিজা চাপানো |
লেপ: |
লেপ নেই |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
৮১০ পিসি |
অটোমোবাইলের স্টিয়ারিং সিস্টেমে গুরুত্বপূর্ণ ভূমিকা পালন করে এমন একটি স্থায়ী চৌম্বক
ভিজা কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রন্টিয়াম ফেরিট চুম্বকের বৈশিষ্ট্য কি?
গঠন - স্ট্রন্টিয়াম ফেরাইট (SrFe12O19) প্রাথমিক চৌম্বকীয় উপাদান হিসাবে রয়েছে। স্ট্রন্টিয়াম ফেরাইট ভাল চৌম্বকীয় বৈশিষ্ট্য আছে এবং উত্পাদন সস্তা।
ঘনত্ব - সিন্টারিংয়ের পরে প্রায় 95% বা তার বেশি উচ্চ আপেক্ষিক ঘনত্ব রয়েছে। এটি ভাল যান্ত্রিক শক্তি দেয়।
অ্যান-আইসোট্রপি - তাদের ষড়ভুজাকার স্ফটিক কাঠামোর কারণে শক্তিশালী ম্যাগনেটোক্রিস্টালিন অ্যান-আইসোট্রপি প্রদর্শন করে। এর ফলে এক অক্ষ বরাবর চৌম্বকীকরণের পছন্দসই দিক দেখা যায়।
কণার আকৃতি - ব্যবহৃত স্ট্রন্টিয়াম ফেরিট পাউডার সাধারণত একটি ষাটভুজাকার প্লেটলেট মর্ফোলজি থাকে যা ছাঁচনির্মাণ এবং সিন্টারিংয়ের সময় চৌম্বকীয় অ্যান-আইসোট্রপি প্রচার করতে সহায়তা করে।
ছাঁচনির্মাণ পদ্ধতি - গুঁড়াটি একটি তরল বাঁধক এবং সংকোচনের সাথে মিশ্রিত হয় যা উচ্চ চাপ ব্যবহার করে একটি ঘন সবুজ কম্প্যাক্টের মধ্যে ছাঁচনির্মাণ করা হয়। এটি অ-আইসোট্রপিক কণাগুলিকে নির্দেশ করে।
ফায়ারিং প্রক্রিয়া - কম্প্যাক্টটি উচ্চ তাপমাত্রায় সিন্টার করা হয় যা ছাঁচনির্মাণ থেকে প্ররোচিত চৌম্বকীয় অ্যানিসোট্রপি দিক সংরক্ষণের সময় ঘনত্ব বিকাশ করে।
রিমেনেন্স - অ্যানিসোট্রপির অক্ষ বরাবর সর্বাধিক চৌম্বকীয় ফ্লাক্স ঘনত্ব বা রিমেনেন্স রয়েছে, তবে এটির লম্ব সামান্য / কোনও রিমেনেন্স নেই।
বাধ্যতামূলকতা - সাধারণত অ্যাডিটিভ, ঘনত্ব এবং অ্যানিসোট্রপি স্তরের উপর নির্ভর করে মাঝারি থেকে উচ্চ বাধ্যতামূলকতা থাকে।
ভিজা কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রন্টিয়াম ফেরিট চুম্বকের প্রধান সুবিধা কি?
কম খরচে - স্ট্রন্টিয়াম ফেরাইট সস্তা এবং ভিজা ছাঁচনির্মাণ প্রক্রিয়া তুলনামূলকভাবে সহজ। এটি বিরল-পৃথিবী চুম্বকগুলির তুলনায় এগুলিকে সস্তা করে তোলে।
উচ্চ চৌম্বকীয় বৈশিষ্ট্য - এমনকি ভারী বিরল পৃথিবীর উপাদান যুক্ত না করেও, স্ট্রন্টিয়াম ফেরাইট চৌম্বকগুলি 700-1000 কেএ / মিটার পর্যন্ত বাধ্যতামূলকতা অর্জন করতে পারে, যা তাদের অনেক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
মাত্রিক ধারাবাহিকতা - সংকোচন ছাঁচনির্মাণ প্রক্রিয়াটি ঘনিষ্ঠ মাত্রিক সহনশীলতা এবং অভিন্ন চৌম্বক আকারের ধারাবাহিকভাবে উত্পাদন করতে দেয়।
তাপমাত্রা স্থিতিশীলতা - স্ট্রন্টিয়াম ফেরাইট চুম্বকগুলির উচ্চ কুরি তাপমাত্রা রয়েছে, সাধারণত প্রায় 450-470 ° C। তারা একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসরে ভাল চৌম্বকীয় বৈশিষ্ট্য বজায় রাখে।
সিন্টারড ফেরাইট ম্যাগনেটগুলির শারীরিক বৈশিষ্ট্য
| ইউনিট | সিন্টারড ফেরিট (সেরামিক) | |
| কুরিতাপমাত্রা | oC | 450 |
| সর্বাধিক অপারেটিং তাপমাত্রা | oC | 350 |
| কঠোরতা | এইচ.ভি. | > ৫৩০ |
| ঘনত্ব | জি/সেমি3 | 4.8 ¢ 50 |
| আপেক্ষিক প্রতিরোধ ক্ষমতা | μrec | 1.০৫-১.1 |
| তাপমাত্রা সহগ Br | %/oC | -০.18 |
| তাপমাত্রা সহগ iHc | %/oC | 0.১১-০40 |
| বন্ডিং-বিরোধী শক্তি | N/m2 | (0.5-0.9) × 108 |
| অ্যান্টি-কম্প্রেসিভ শক্তি | N/m2 | ≥6.9×108 |
| অ্যান্টি-ট্রেনসিল শক্তি | N/m2 | (0.2-0.5) × 108 |
| নির্দিষ্ট তাপমাত্রা | J/kg·K | ৬০০-৯০০ |
| প্রতিরোধ ক্ষমতা | Q.cm | >১০4 |
সিনহেংয়ের স্থায়ী ফেরাইট চুম্বকগুলো কিসের জন্য?
সিনহেং প্রধানত নিম্নলিখিত ধরণের সিরামিক আর্ক সেগমেন্ট চুম্বক তৈরি করেঃ
কিভাবে সিনহেং তার স্থায়ী স্ট্রন্টিয়াম ফেরাইট চুম্বক তৈরি করে?
অটোমোবাইল ইঞ্জিনের ফেরিট পাউডার গ্রেড ম্যাগনেট
|
গ্রেড |
||||||||
| এমটি | জিএস | কেএ/মি | উ | কেএ/মি | উ | কেজে/মি3 | এমজিওই | |
| Y30H-1 | ৩৮০-৪০০ | ৩৮০০-৪০০০ | ২৩০-২৭৫ | ২৮৯০-৩৪৬০ | ২৩৫-২৯০ | ২৯৫০-৩৬৪০ | 27.০-৩২।5 | 3.৪-৪।1 |
| Y30H-2 | ৩৯৫-৪১৫ | ৩৯৫০-৪১৫০ | ২৭৫-৩০০ | ৩৪৫০-৩৭৭০ | ৩১০-৩৩৫ | ৩৮৯০-৪২০০ | 27.০-৩২।0 | 3.৪-৪।0 |
| Y33H-2 | ৪১০-৪৩০ | ৪১০০-৪৩০০ | ২৮৫-৩১৫ | ৩৫৮০-৩৯৬০ | ৩০৫-৩৫৫ | ৩৮৩০-৪২০০ | 31.৮-৩৫।0 | 4.০-৪4 |
| Y38 | ৪৪০-৪৬০ | ৪৪০০-৪৬০০ | ২৮৫- ৩০৫ | ৩৫৮০-৩৮৩০ | ২৯৪-৩১০ | ৩৬৯০-৩৮৯০ | 36.৬-৪০।6 | 4.৬-৪।8 |
| Y40 | ৪৪০-৪৬০ | ৪৪০০-৪৬০০ | ৩৩০-৩৫৪ | ৪১৫০-৪৪৫০ | ৩৪০-৩৬০ | ৪২৭০-৪৫২০ | 37.৬-৪১।8 | 4.৭-৫2 |
অটোমোবাইল ইঞ্জিন ম্যাগনেট স্পেসিফিকেশন টেবিল
|
না, না। |
পয়েন্ট |
R |
r |
ডব্লিউ |
এল |
h |
গ্রেড |
প্রয়োগ |
| 1 | W020C | 28 | 21.5 | 50.0 | 50 | 6.3 | Y30H-2 | উইপার মোটর |
| 2 | W024 | 17.5 | 12.15 | 30.7 | 32 | 5.4 | Y33 | তেল পাম্প মোটর |
| 3 | W037 | 33 | 30.5 | 60.0 | 41.0 | 7.2 | Y33H-2 | হিটার মোটর |
| 4 | W037A | 35.5 | 33.2 | 64.0 | 38.0 | 7.3 | Y33H-2 | হিটার মোটর |
| 5 | W049 | 48.5 | 41.5 | 53.5 | 30.0 | 7.0 | Y30H-1 | বৈদ্যুতিক ফ্যান |
| 6 | W069 | 48 | 41.25 | 52.0 | 20.0 | 6.65 | Y30H-1 | বৈদ্যুতিক ফ্যান |
| 7 | W092 | 19.2 | 12.9 | 26.4 | 53.0 | 5.6 | Y30H-2 | উইন্ডো মোটর |
| 8 | W082 | 29 | 29 | 33 | 56 | 6 | Y33H-2 | সার্ভিস স্টিয়ারিং মোটর |
| 9 | W107 | 29.2 | 27.8 | 34 | 76.5 | 5 | Y33H-2 | সার্ভিস স্টিয়ারিং মোটর |
| 10 | W109 | 30.75 | 31.35 | 36.3 | 80 | 5.9 | Y33H-2 | সার্ভিস স্টিয়ারিং মোটর |
| 11 | W4180 | 30 | 22.7 | 34.0 | 45.0 | 7.3 | Y33H-2 | স্টার্টার মোটর |
| 12 | W4186 | 36.3 | 33.9 | 64.5 | 36.0 | 8.2 | Y33H-2 | হিটার মোটর |
তেল পাম্প মোটরের ভূমিকাঃ
পাম্প মোটর পাওয়ার একটি সংশোধিত নির্দিষ্ট মোটর যা একটি তেল পাম্প চালায়। তেল পাম্প মোটর মোটর দেহ, সামনের শেষ কভার এবং আউটপুট ড্রাইভ শ্যাফ্ট অন্তর্ভুক্ত।একটি ধাপে ধাপে গর্ত সামনে শেষ কভার খোলা হয়, এবং আউটপুট ড্রাইভটি একটি ফাঁকা শ্যাফ্টের জন্য সামনের শেষ কভারে ফিরে আসে। শ্যাফ্ট হোলের অভ্যন্তরটি তেল পাম্পের ইনপুট ড্রাইভ শ্যাফ্টের বাইরের ব্যাসার্ধের সাথে মেলে।পাম্প উচ্চ চাপ এবং নিম্ন চাপ বিভক্ত করা হয়: অর্থাৎ, উচ্চ চাপের প্লঞ্জার পাম্পটি পাম্পের কেমশ্যাফ্টের উপর নির্ভর করে প্লঞ্জারকে প্লঞ্জারের আস্তরণের উপরে এবং নীচে সরিয়ে ইনজেক্টরকে উচ্চ চাপের তেল সরবরাহের জন্য চালিত করে।
