পণ্যের বিবরণ
উৎপত্তি স্থল: সিচুয়ান, চীন
পরিচিতিমুলক নাম: XINHENG
সাক্ষ্যদান: IATF16949,ISO9001

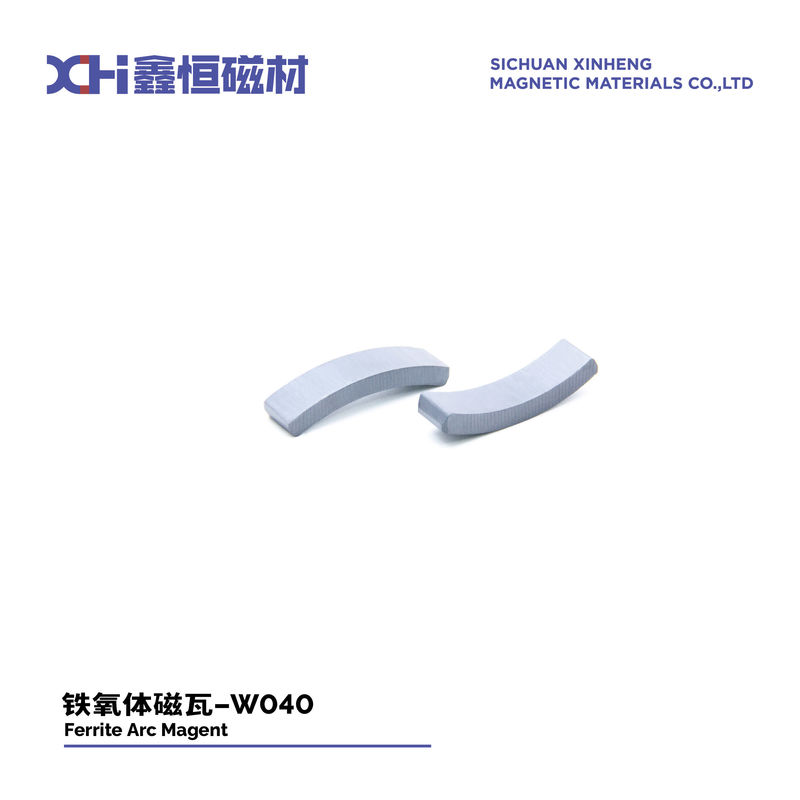

মডেল নম্বার: W040
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 100K
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ: শক্ত কাগজ + প্যালেট
ডেলিভারি সময়: 10-15 দিন
পরিশোধের শর্ত: T/T, L/C, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি বছর 10000 টন
পণ্যের নাম: |
ফ্যান ফেরাইট চুম্বক |
আবেদন: |
ফ্যান স্টার্টার মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
অ্যানিসোট্রপিক সিন্টারযুক্ত চুম্বক |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(আর 26.0 মিমি-আর 22.1 মিমি) × 18 মিমি |
প্রক্রিয়াকরণ: |
ভিজা চাপানো |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
965pcs |
লেপ: |
লেপ নেই |
পণ্যের নাম: |
ফ্যান ফেরাইট চুম্বক |
আবেদন: |
ফ্যান স্টার্টার মোটর |
আকৃতি: |
চাপ, টালি |
প্রকার: |
অ্যানিসোট্রপিক সিন্টারযুক্ত চুম্বক |
কম্পোজিট: |
ফেরিট স্ট্রন্টিয়াম পাউডার |
আকার: |
(আর 26.0 মিমি-আর 22.1 মিমি) × 18 মিমি |
প্রক্রিয়াকরণ: |
ভিজা চাপানো |
প্যাকেজের আকার: |
340 মিমি × 255 মিমি × 75 মিমি |
কার্টন প্রতি পরিমাণ: |
965pcs |
লেপ: |
লেপ নেই |
ফ্যান-স্টার্টার মোটরে ক্রমাগত উচ্চ-পারফরম্যান্স স্থায়ী ফেরাইট চুম্বক সরবরাহ করুন
ফ্যান মোটর চুম্বক স্পেসিফিকেশন টেবিল
|
নং |
আইটেম |
R |
r |
W |
L |
h |
গ্রেড |
অ্যাপ্লিকেশন |
| ১ | W071 | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 2 | W071A | 75 | 67.0 | 28.9 | 20.0 | 8.0 | Y33 | সিলিং ফ্যান |
| 3 | W077 | 87.5 | 79.5 | 65.8 | 19.5 | 7.9 | Y30H-1 | সিলিং ফ্যান |
| 4 | W089 | 76.2 | 76.2 | 44.0 | 25.0 | 10.0 | Y30H-1 | সিলিং ফ্যান |
| ৫ | W101 | 87.5 | 79.5 | 37.0 | 19.5 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| ৬ | W102 | 56.75 | 48.25 | 38.0 | 25.0 | 8.5 | Y30H-1 | সিলিং ফ্যান |
| ৭ | W112 | 87.5 | 79.5 | 35.0 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| 8 | W130 | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y30H-1 | সিলিং ফ্যান |
| ৯ | W3130B | 87.5 | 79.5 | 30.5 | 20.0 | 8.0 | Y33 | সিলিং ফ্যান |
| ১০ | W115 | 29.5 | 21.5 | 14.5 | 38.0 | 8.6 | Y33H-2 | ফ্লোর ফ্যান |
| ১১ | W4187 | 17.05 | 25.4 | 21.26 | 34.0 | 5.9 | Y33H-2 | ফ্লোর ফ্যান |
ওয়েট কম্প্রেশন মোল্ডিং দ্বারা তৈরি সিরামিক স্ট্রনিয়াম ফেরাইট চুম্বকের বৈশিষ্ট্য কী?
গঠন - প্রধান চৌম্বকীয় উপাদান হিসাবে স্ট্রনিয়াম ফেরাইট (SrFe12O19) ধারণ করে। স্ট্রনিয়াম ফেরাইটের ভালো চৌম্বকীয় বৈশিষ্ট্য রয়েছে এবং এটি তৈরি করা সস্তা।
ঘনত্ব - সিন্টারিং করার পরে প্রায় 95% বা তার বেশি উচ্চ আপেক্ষিক ঘনত্ব থাকে। এটি ভালো যান্ত্রিক শক্তি দেয়।
অ্যান-আইসোট্রপি - তাদের ষড়ভুজাকার স্ফটিক কাঠামোর কারণে শক্তিশালী ম্যাগনেটোক্রিস্টালাইন অ্যান-আইসোট্রপি প্রদর্শন করে। এর ফলে একটি অক্ষ বরাবর চুম্বকত্বের একটি পছন্দের দিক তৈরি হয়।
কণার আকার - ব্যবহৃত স্ট্রনিয়াম ফেরাইট পাউডারের সাধারণত একটি ষড়ভুজাকার প্লেটলেট আকার থাকে যা ছাঁচনির্মাণ এবং সিন্টারিংয়ের সময় চৌম্বকীয় অ্যান-আইসোট্রপিকে উৎসাহিত করতে সহায়তা করে।
ঢালাই পদ্ধতি - পাউডারটি একটি তরল বাইন্ডারের সাথে মেশানো হয় এবং উচ্চ চাপ ব্যবহার করে একটি ঘন সবুজ কমপ্যাক্টে কম্প্রেশন ঢালাই করা হয়। এটি অ্যান-আইসোট্রপিক কণাগুলিকে সারিবদ্ধ করে।
ফায়ারিং প্রক্রিয়া - কমপ্যাক্টটি তারপরে উচ্চ তাপমাত্রায় সিন্টার করা হয় ঘনত্ব তৈরি করতে এবং ঢালাই থেকে আবেশিত চৌম্বকীয় অ্যানিসোট্রপি ওরিয়েন্টেশন সংরক্ষণ করে।
রেমানেন্স - অ্যানিসোট্রপির অক্ষ বরাবর সর্বাধিক চৌম্বকীয় ফ্লাক্স ঘনত্ব বা রেমানেন্স থাকে, তবে এটির সাথে লম্বভাবে সামান্য/কোনো রেমানেন্স থাকে না।
কোয়ার্সিভিটি - সাধারণত সংযোজন, ঘনত্ব এবং অ্যানিসোট্রপি স্তরের উপর নির্ভর করে মাঝারি থেকে উচ্চ কোয়ার্সিভিটি থাকে।
সিন্টারড ফেরাইট চুম্বকের ভৌত বৈশিষ্ট্য
| ইউনিট | সিন্টারড ফেরাইট (সিরামিক) | |
| কুরিতাপমাত্রা | ºC | 450 |
| সর্বোচ্চ অপারেটিং তাপমাত্রা | ºC | 350 |
| কঠোরতা | Hv | >530 |
| ঘনত্ব | g/cm3 | 4.8 – 5.0 |
| আপেক্ষিক রিকয়েল পারমিএবিলিটি | μrec | 1.05-1.1 |
| তাপমাত্রা সহগ Br | %/ºC | -0.18 |
| তাপমাত্রা সহগ iHc | %/ºC | 0.11-0.40 |
| অ্যান্টি-বেন্ডিং শক্তি | N/m2 | (0.5-0.9)×108 |
| অ্যান্টি-কম্প্রেসিভ শক্তি | N/m2 | ≥6.9×108 |
| অ্যান্টি-টেনসাইল শক্তি | N/m2 | (0.2-0.5)×108 |
| নির্দিষ্ট তাপ | J/kg·K | 600-900 |
| রেসিস্টভিটি | Q.cm | >104 |
জিনহেং-এর স্থায়ী ফেরাইট চুম্বকের প্রয়োগ কী?
জিনহেং প্রধানত নিম্নলিখিত ধরণের সিরামিক আর্ক সেগমেন্ট চুম্বক তৈরি করে:
জিনহেং কীভাবে তার স্থায়ী স্ট্রনিয়াম ফেরাইট চুম্বক তৈরি করে?
মোটরসাইকেলের ফেরাইট পাউডার গ্রেডমোটর চুম্বক
|
牌号 গ্রেড |
Br(mT) | Hcb(KA/m) | Hcj(KA/m) | (BH)max(KJ/m3) | ||||
| mT | Gs | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | |
| Y33 | 410-430 | 4100-4300 | 220-250 | 2760-3140 | 225-255 | 2830-3200 | 31.5-35.0 | 3.9-4.4 |
| Y33H | 410-430 | 4100-4300 | 250-270 | 3140-3390 | 250-275 | 3140-3450 | 31.5-35.0 | 3.9-4.4 |
| Y33H-2 | 410-430 | 4100-4300 | 285-315 | 3580-3960 | 305-335 | 3830-4200 | 31.8-35.0 | 4.0-4.4 |
| Y34 | 420-440 | 4200-4400 | 200-230 | 2510-2890 | 205-235 | 2570-2950 | 32.5-36.0 | 4.1-4.4 |
| Y35 | 430-450 | 4300-4500 | 215-239 | 2700-3000 | 217-241 | 2730-3030 | 33.1-38.2 | 4.1-4.8 |
| Y36 | 430-450 | 4300-4500 | 247-271 | 3100-3400 | 250-274 | 3140-3440 | 35.1-38.3 | 4.1-4.8 |
| Y38 | 440-460 | 4400-4600 | 285-305 | 3580-3830 | 294-310 | 3690-3890 | 36.6-40.6 | 4.6-4.8 |
| Y40 | 440-460 | 4400-4600 | 330-354 | 4150-4450 | 340-360 | 4270-4520 | 37.6-41.8 | 4.7-5.2 |
ফ্যানের পরিচিতি মোটর:
রোটর চুম্বক: স্থায়ী চুম্বক ফেরাইটগুলি ফ্যান মোটরের রোটরে চুম্বক হিসাবে ব্যবহৃত হয়। রোটর হল মোটরের ঘূর্ণায়মান অংশ যা ফ্যানের ব্লেডের সাথে সংযুক্ত থাকে। ফেরাইট চুম্বক একটি শক্তিশালী এবং স্থিতিশীল চৌম্বক ক্ষেত্র সরবরাহ করে যখন একটি বৈদ্যুতিক কারেন্ট স্ট্যাটার কয়েলের মধ্য দিয়ে যায়, যা একটি শক্তি তৈরি করে যা রোটরকে ঘোরায়।
মোটর দক্ষতা: স্থায়ী চুম্বক ফেরাইট ফ্যান মোটরের দক্ষতায় অবদান রাখে। এগুলি উচ্চ চৌম্বকীয় বৈশিষ্ট্য সরবরাহ করে, যেমন উচ্চ কোয়ার্সিভিটি এবং শক্তিশালী চৌম্বক ক্ষেত্র, যা বৈদ্যুতিক থেকে যান্ত্রিক শক্তিতে দক্ষ শক্তি রূপান্তর করার অনুমতি দেয়। এর ফলে উন্নত মোটর কর্মক্ষমতা এবং শক্তি দক্ষতা পাওয়া যায়।
